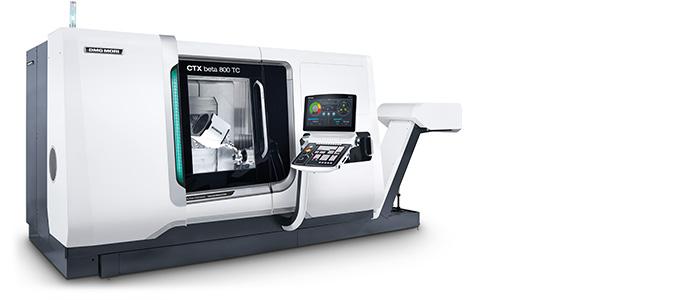

CTX beta 800 TC
車銑復合完整加工機床，配全新超緊湊型并獲專利的車銑主軸

全新CTX beta 800 TC擁有車銑復合加工的高靈活性，max工件直徑可達500 mm和車削長度可達850 mm。 該機采用全新統一風格設計，擁有更強功能和更高保值性。 技術參數同樣耀眼。 Y軸行程200 mm。 該機的一個重要部件是直接驅動的B軸，擺動范圍達110°。 該機配全新超緊湊的車銑主軸。 該主軸的緊湊結構設計使它能集成在夾刀的彈出缸筒中，僅350 mm的長度，扭矩達到120 Nm。 與常規主軸相比，這款新主軸扭矩高20%，加工區大170 mm。 而且，由于可用標準刀加工傾斜面和孔，因此能節省刀具成本。 CTX beta 800 TC不僅大大地提高了通用性，而且價格也富有競爭力，因此是小型工件高效車銑復合加工的理想選擇。 不僅如此，全球首發機型更配了DMG MORI的CELOS系統。 CTX beta 800 TC配CELOS系統，21.5" ERGOline®控制面板和SIEMENS系統，并將在2014年5月上市。 該機標配的數控系統為Operate 4.5版的SIEMENS 840D solutionline，它配19" ERGOline®控制面板。 選配的11個加工循環使該機能滿足大量應用要求。 因此，編程時間可縮短60%。
Highlights CTX beta 800 TC

• 超緊湊型車銑主軸，占用加工區空間小且扭矩高20 %
• 配全新B軸的加工區大170 mm： 可水平空心車削150 mm長工件
• 車銑主軸額定轉速12,000 rpm，功率22 kW和扭矩120 Nm，選配高速版主軸額定轉速20,000 rpm
• 最大工件直徑ø 500 mm和車削長度800 mm，占地面積7.8 m2
• 用主軸和副主軸可進行6面完整加工，主軸額定扭矩770 Nm（選配）和副主軸*額定轉速6,000 rpm
• 加工區大，視線好且接近性能好，到主軸中心的工作深度350 mm
• 配200 mm Y軸中心，因此可偏心加工

技術參數
CTX beta 800 TC
機床型號CTX beta 800 TC
