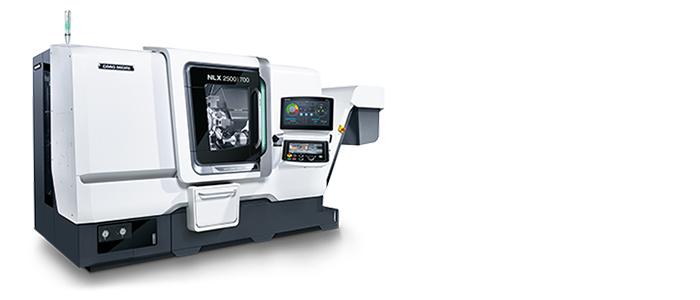

NLX 2500
NLX 2500
配BMT（內置電機刀塔），銑削能力可比加工中心
.jpg)
.jpg)
全部軸都配矩形硬軌，更好的減振性能和動態剛性。多種頂尖間距離可選選擇，500 mm（19.7 in），700 mm（27.6 in）和1,250 mm（49.2 in），構成該系列機床豐富的機型。
Highlights NLX 2500
- 全部軸都配矩形硬軌
- 床身中冷卻液循環冷卻控制熱位移
- 配BMT（內置電機刀塔），銑削能力可比加工中心（MC、Y、SMC和SY型）
- Y軸行程：±50 mm（S，SY型）
- 主軸2最高主軸轉速：6,000 min-1（SMC和SY型）
- 新通用高端設計
.jpg)
技術參數
NLX 2500
機床型號 NLX 2500
規格 |
|
|
|
最大車削直徑 (2-axis turning type) |
mm |
460 |
|
最大車削直徑 (MC/Y/SMC/SY type) |
mm |
366 / 356 [348*<16-station Turret>] |
|
最大車削長度 (type 500) |
mm |
450 |
|
最大車削長度 (type 700) |
mm |
728** / 705 |
|
最大車削長度 (type 1250) |
mm |
1,255 |
|
棒料規格 |
mm |
80 [90*] [102*] |
|
行程 |
|
|
|
X軸 |
mm |
260 |
|
Y軸 |
mm |
±50*** |
|
Z軸 (type 500) |
mm |
500 |
|
Z軸 (type 700) |
mm |
795 |
|
Z軸 (type 1250) |
mm |
1,345 |
|
主軸 |
|
|
|
最高主軸轉速 |
min-1 |
4,000 [2,500*] |
|
主軸通孔直徑 |
mm |
91 [111*] |
|
主軸軸承內徑 |
mm |
140 |
|
刀塔 |
|
|
|
刀位數量s (2-axis turning type) |
tool |
10 [12*] |
|
刀位數量 (MC type) |
tool |
10 [12*] [16*] [20*] |
|
刀位數量 (Y/SMC/SY type) |
tool |
12 [10*] [16*] [20*] |
|
刀具軸最高回轉轉速 |
min-1 |
10,000**** |
|
快移速度 |
|
|
|
X軸 |
m/min |
30 |
|
Y軸 |
m/min |
10*** |
|
Z軸 |
m/min |
30 |
|
電機 |
|
|
|
主軸驅動電機（25%ED / 50%ED / cont） |
kW |
18.5 / 18.5 / 15 |
|
* 選項 |
|
|
|
**2軸車削規格 |
|
|
|
** Y規格 |
|
|
|
*** MC、Y、SMC、SY規格 |
|
|
|
控制系統 |
|
|
|
CELOS® - 兼容，統一，一致。 |
|
|
