產品中心

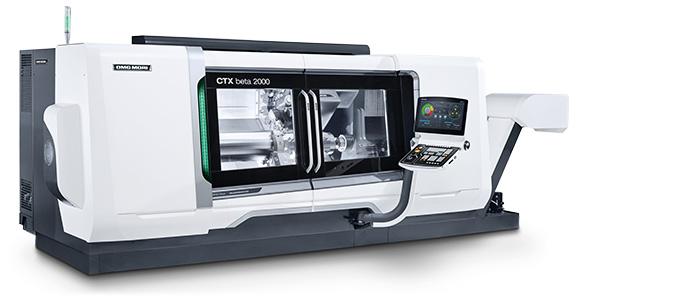

CTX beta 2000

CTX beta 2000

CTX beta 2000

高端萬能車床,大工件直徑600 mm和工件長度2,000 mm

direct-drive-silver-Picture
shopturn-3g-Picture
http://cn.dmgmori.com/blob/116886/64d8933d1af14c593bf112c20ce91eab/trifix-picture-data.jpg
CTX Beta 2000 linear
全新風格設計機型是大獲成功且超過300臺銷售記錄的CTX 620型的新機型,并在多個重要方面得到加強。主要改進在加工區,主軸和刀塔方面。例如,全部機型配置的車削直徑現在是600 mm和車削長度是2,000 mm。X軸行程為415 mm,同時選配的Y軸行程為+/- 75 mm,并繼續提供500 mm的卡盤。此外,棒料尺寸為93 mm(選配102 mm),因此可加工更大直徑的棒料。

Highlights CTX beta 2000

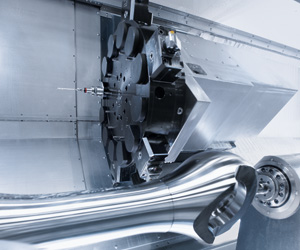

  • 高持續精度:X軸直接位置測量系統和直線驅動(選配)
  • 標配機型的主軸為ISM102,4,000 rpm,45 kW和770 Nm,選配ISM102 plus,2,500 rpm,52 kW和2,200 Nm
  • 12刀位VDI50刀塔,配4,000 rpm和85 Nm扭矩,6個方刀位,高穩定性;也可提供16刀位VDI40刀塔

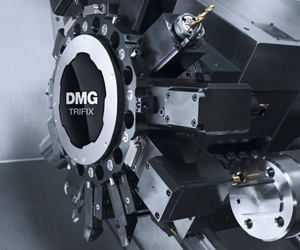

  • 直接驅動技術的刀塔(選配),10,000 rpm和34 Nm, 配TRIFIX高精度快速換刀系統(通過齒輪減速后扭矩可達160Nm)

切槽和切斷。刀刃精度和加工能力

無論加工哪種合金材質,Horn總能提供創新的解決方案。高效,經濟,高精度;完成完美加工過程所需的個性化解決方案。

  •
  • ctx-gamma-2000-linear-h1-jpg
  • ctx-gamma-2000-linear-h2-jpg
    http://cn.dmgmori.com/blob/18052/a3d192dbd53277181eba5343103725c4/rarrow1-data.gifctx-horn-toolbox-jpg

機床型號



CTX beta 2000

加工區





Swing diameter, max.

mm

800

Turning diameter, max.

mm

600

Distance between the spindle and the tail stock (without feed)

mm

2,285

Max. work piece length with a tailstock (can be machined)

mm

2,000

Distance from the main spindle to the counter spindle (without feed)

mm

-

Max. work piece length on the counter spindle (can be machined)

mm

-

Main spindle





Integrated motor spindle (ISM) with a C-axis (0,001°)

rpm

4,000 (ISM 102)

驅動功率(40% / 100% DC)

kW (AC)

45 / 35

扭矩(40/100% DC)

Nm

770 / 600

Spindle head (flat flange)

mm

220 h5

Spindle diameter in the front bearing

mm

160

Clamping tube inner diameter

mm

104 (111)*

Max. collet chuck diameter*

mm

500

Counter spindle*





Integrated motor spindle (ISM) with a C-axis (0,001°)

rpm

-

驅動功率(40% / 100% DC)

kW (AC)

-

扭矩(40/100% DC)

mm

Spindle head (flat flange)

mm

-

Spindle diameter in the front bearing

mm

-

Clamping tube inner diameter

mm

-

Max. collet chuck diameter*

mm

-

Turret (standard)





Tool holder according to VDI / DIN 69880

mm

12 x VDI 50 + 6 Blocktool

Number of driven tools / Max. speed

rpm

12 / 4,000

Drive power / Torque (40%)

kW // Nm

12.5 / 85 (25% DC)

Switching time, 30°

Sec.

0.44

Turret slide (top) with a tailstock





X / Y / Z

mm

快移速度X/Y/Z軸

m/min

進給力 (X/Y/Z)

kN

7.5 / 7.5 / 10

Turret slide (top) on the counter spindle





X / Y / Z

mm

快移速度X/Y/Z軸

m/min

進給力 (X/Y/Z)

kN

-

副主軸刀架





X / Z

mm

-

快移速度X / Z

m/min

-

Feed force X / Z

kN

-

Tailstock





行程(液壓)

mm

2,025 trailed (NC cont.)

kN

18

Centre location

MT

5







機床重量

kg

10,000
