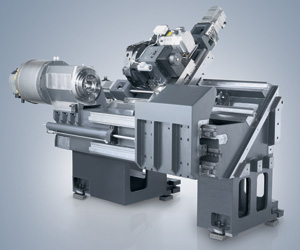

NEF 400

加工區

床身上方最大回轉直徑

mm

385

床身上方最大回轉直徑

mm

350

橫向刀架上方最大回轉直徑

mm

350

運動行程（X）

mm

255

縱向行程（Z）

mm

800

Main spindle

主軸頭

Size

–

主軸孔

mm

–

棒料規格（動力卡盤）

mm

65

前軸承直徑

mm

130

Chuck diameter*

mm

200 / 250

驅動功率（40% / 100% DC）

kW

11.5 / 8

最大扭矩（40 / 100  % DC），Siemens | Heidenhain

Nm

340 / 240 | 240 / 200

轉速范圍

rpm

0 – 4,500

進給驅動

快移運動（X / Z）

m/min

30 / 30

進給力X（40 / 100 % DC）

kN

6 / 4.5

扭矩X（40 / 100 % DC）

Nm

10.5 / 7.2

進給力Z（40 / 100 % DC）

kN

8.5 / 6.2

扭矩（40/100% DC）

Nm

14.5 / 10

刀柄

刀位數量

12

Shaft diameter (according to DIN 69880)

mm

30 (VDI 30)

Driven tool stations*

6

驅動（DIN 5480）

W16 × 0.8 × 30 × 18

驅動功率，最大（40% DC）

kW

5.5

Torque, max. (40% DC)

Nm

17.5

Max. rotation speed

rpm

4,500

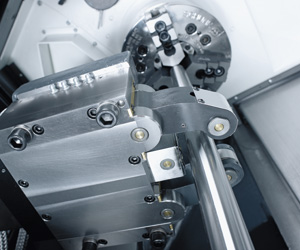

Tailstock

尾座行程（自動運動）

mm

680

Centre location

MT

MT4

Max. tailstock pressure

daN

680

機床無排屑器

kg

3,500

機床帶排屑器

kg

3,700
