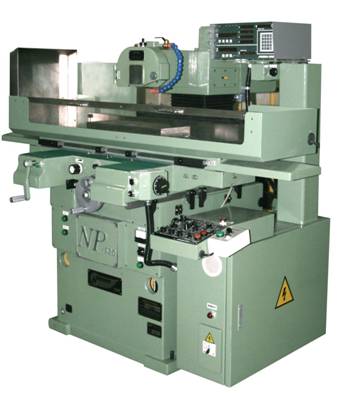

NP系列磨床
NP系列磨床
.jpg)
1、全自動通用型； 2、【標準配置及機床特點】：
★ 世界一流超精密成形平面磨床；
★ 本機床油壓裝置采用伺服閥門，大大縮小了自動換向時的震動，使臺面左右移動平穩。
★ 產品制作技術及外購件100%由日本長島精工株式會社提供；
★ 標準配置上下、前后兩軸高精度光柵尺（0.0001mm）及實際位置顯示器；
★ 全部導軌面及接觸面均人工刮研，世界僅此一家；
★ μ級進給磨削0.2μm階段
NP系列標準技術參數
項 目 |
單位 |
NP-415 |
NP520-F.MD |
NP630-F.MD |
||||
|
性
能 |
工作臺面工作尺寸（長×寬） |
mm |
540×180 |
700×300 |
||||
|
工作臺最大移動量 |
左右 |
mm |
550 |
650 |
760 |
|||
|
前后 |
mm |
190 |
230 |
340 |
||||
|
工作臺面至砂輪主軸中心高度 |
mm |
MAX500 |
||||||
|
電永磁吸盤最大尺寸 |
mm |
平行式400×200 |
500×200 |
600×300 |
||||
|
地面距工作臺高度 |
mm |
1030 |
||||||
|
加工工件最大重量 |
kg |
100 |
||||||
|
工 |
T型槽尺寸×槽數 |
mm |
12×1 |
12×3 |
||||
|
工作方式 |
標準配置 |
|
手動及液壓自動轉換 |
|||||
|
標準配置 |
|
具有自動低速啟動功能 |
||||||
|
左右方向移動速度 |
m/min |
0~25 |
0~20 |
|||||
|
工 作 臺 (前后) |
機械式 |
手輪旋轉1周 |
mm |
4 |
||||
|
小手輪最小刻度值 |
mm |
0.01 |
||||||
|
最小顯示值 |
mm |
0.0001(0.1μm) |
||||||
|
前后 |
連續速度 |
mm/min |
0~600(無級變速) |
|||||
|
間斷進給 |
進給位置 |
|
兩端或工作臺右側單邊 |
|||||
|
進給量 |
mm |
0~7 |
||||||
|
|
|
具有精磨進給時速度及進給量1/2減少能力 |
||||||
|
高精度光柵尺 標準配置 |
mm |
0.0001(0.1μm). |
||||||
|
數字顯示器 標準配置 |
mm |
0.0001(0.1μm) |
||||||
|
磨
頭
(上下) |
移動量 |
mm |
400 |
|||||
|
快速升降速度 |
mm/min |
600 |
||||||
|
手動進給 |
方 式 |
|
電子手輪3檔倍率切換 |
|||||
|
手輪旋轉1周 |
mm |
1.0 0.1 0.01 |
||||||
|
最小進給量 |
mm |
0.01 0.001 0.0001 |
||||||
|
自動進給 |
總進給量 |
μm |
任意量設定 |
|||||
|
精磨開始量 |
μm |
任意量設定 |
||||||
|
每次進給量 |
上段 |
μm |
各段 |
|||||
|
中段 |
μm |
0.1, 0.2, 0.3, 0.5, 0.7, 1, 1.5, 2, 3, 5, 7, 10,15,20 |
||||||
|
下段 |
μm |
|||||||
|
方 式 |
溝槽式磨削 |
|
單側進給或工作臺兩端進給 |
|||||
|
平面磨削 |
|
前后兩端進給 |
||||||
|
無火花研磨次數 |
往復 |
0，1， 2， 4， 6， |
||||||
|
高精度光柵尺 標準配置 |
mm |
0.0001(0.1μm) |
||||||
|
控制系統顯示值 標準配置 |
mm |
0.0001(0.1μm) |
||||||
|
固定循環 標準配置 |
|
快速進給→粗磨→精磨→返回 |
||||||
|
|
粗→中→精→返回 |
|||||||
|
磨頭上部平衡自動修整 |
MD機型標準配置 |
|
總機修整量顯示平時砂輪外周位置顯示功能 |
|||||
|
修正器修整量 |
μm |
0~999 |
———— |
———— |
||||
|
每次修整量 |
μm |
0~99 |
———— |
———— |
||||
|
修整次數 |
回 |
0~9 |
———— |
———— |
||||
|
砂 輪 |
使用尺寸 |
mm |
φ255×φ50.8×寬25 |
φ305×φ76.2×寬32 |
||||
|
轉 速 |
rpm |
0~3600（無級變速） |
||||||
|
電 動 機 |
kW |
2.2kW 4p |
7.5kW 4p |
|||||
|
潤滑方式 |
|
|
全自動潤滑（自動檢測油量不足） |
|||||
|
砂輪卡盤錐度 |
|
φ33×1/6 |
φ45×1/6 |
|||||
|
機床面地 長×寬 |
mm |
2300×1700 |
3000×2400 |
|||||
|
機床重量 |
kg |
約1600 |
約2000 |
約3500 |
||||
【標準隨機附件】 【特殊附件】
1、 砂輪及砂輪卡盤 1、吸塵裝置與各種冷卻裝置
2、 標準工具 2、電永磁吸盤及磁力可調整置
3、讀數0.5μm測長器
4、砂輪平衡架
5、磨頭上部修整器（修正量加法功能）
