MSL 42|7 C
MSL 42|7 C
靈活性較好且周期時間最短
.jpg)

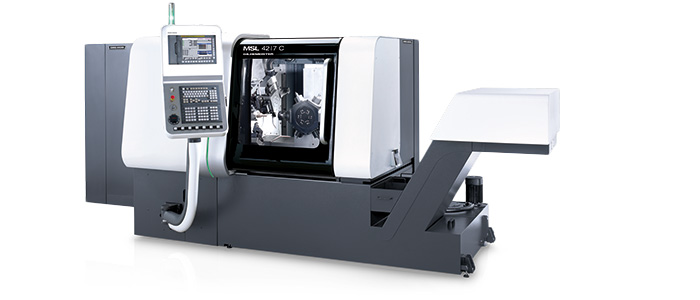

MSL 42|7 C卡盤車床可加工的工件直徑85 mm。主軸配液壓夾緊系統，半成品和最終零件的快速裝件和卸件系統，確保較短的周期時間。
Highlights MSL 42|7 C
- 7把刀，最多可4把刀同時加工
- 3個NC數控復合刀架
- 6位直接電機驅動的刀塔，帶拾取刀具軸，精度高，4個轉動刀具接口和4個固定刀具
- 3個背面加工刀具
- 最多14把刀
- 滑座3的4位刀塔（選配）
- 復合刀架2 – 3和刀塔的NC數控刀具調整功能
- 主軸液壓工件夾緊系統
- 帶半成品工件快速裝件系統（選配），最終零件卸件系統
技術參數
MSL 42|7 C
機床型號 |
|
|
MSL 42|7 C |
|
Standard |
|
|
|
|
軸 |
7 |
||
|
Main spindle |
|
|
|
|
棒材最大直徑 |
mm |
42 |
|
|
最大旋轉直徑 |
mm |
(110*) |
|
|
Max. rotational speed |
rpm |
5,000 |
|
|
性能（S3 60%： 30 min / S1） |
kW |
7.5 / 5.5 |
|
|
副主軸 |
|
|
|
|
最大回轉直徑 |
mm |
42 (60*) |
|
|
Max. rotational speed |
rpm |
5,000 |
|
|
性能（S3 60%： 30 min / S1） |
kW |
3.7 / 2.2 |
|
|
軸 |
|
|
|
|
軸最高快移速度（Z4） |
m/min |
15 (30*) |
|
|
最大加速度 |
m/s2 |
5 |
|
|
行程X1 / X2 / X3 |
mm |
60 |
|
|
行程X4 |
mm |
130 |
|
|
行程Z2 |
mm |
80 |
|
|
行程Z3 |
mm |
80 |
|
|
行程Z4 |
mm |
340 |
|
|
名義進給力X1 / X2 / X3 / X4 / Z2 / Z3 / Z4 |
4,400 |
||
|
刀架1 |
|
|
|
|
固定刀 |
1 |
||
|
刀架2 |
|
|
|
|
固定刀 |
1 |
||
|
動力驅動刀具 |
1* |
||
|
刀架3 |
|
|
|
|
固定刀 |
1 (4*) |
||
|
刀架4 |
|
|
|
|
固定刀 |
4 |
||
|
動力驅動刀具 |
1 |
||
|
背面加工刀座 |
|
|
|
|
固定刀 |
3 |
||
|
動力驅動刀具 |
1 |
||
|
|
|
||
|
機床重量 |
kg |
3,500 |
* Optional
控制系統 |
|
DMG MORI SLIMline®控制面板帶Siemens 840D |
|
DMG MORI SLIMline®控制面板帶Fanuc 31i |
