GM 20|6
GM 20|6

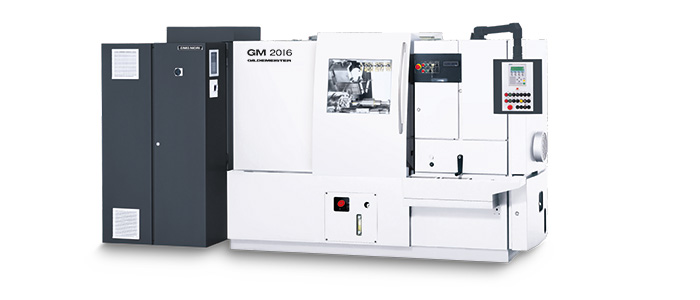

6軸自動車床：高精度 - 高生產力
.jpg)
這些中等批量到大批量加工20 mm直徑的多主軸自動車床是高效6軸位自動車床。該機選用先進技術制造，它能在短周期時間內高精度完成工件車削。
Highlights GM 20|6
- 周期時間短（快移時間僅0.4 s）
- 單體結構，熱特性好
- 油冷全部主軸軸承
- 帶刀具驅動的萬能前刀架
- 獨立無級調整全部軸位的工作行程
- 徑向或直線車削的4個復合中心架
.jpg)
.jpg)
.jpg)
.jpg)
技術參數
GM 20|6
機床型號 |
|
|
GM 20|6 |
|
Standard |
|
|
|
|
圓形棒材最大直徑 |
mm |
20 (25) |
|
|
四方棒料最大直徑 |
mm |
14 |
|
|
六方棒料最大直徑 |
mm |
17 |
|
|
主軸環直徑 |
mm |
180 |
|
|
棒料送料 |
mm |
(125) 100 |
|
|
溜板箱運動 |
mm |
86 |
|
|
縱向導向架運動 |
50 |
||
|
橫向刀架運動位置1 + 2 |
mm |
42 |
|
|
橫向刀架運動位置3 + 6 |
mm |
42 |
|
|
橫向刀架運動位置4 + 5 |
mm |
42 |
|
|
復合刀架運動，縱向 |
mm |
50 |
|
|
主軸轉速，無級 |
rpm |
420 – 5,000 |
|
|
單件時間，無級 |
Sec. |
1.4 – 60 |
|
|
快移速度 |
Sec. |
0.7 |
|
|
主驅動功率 |
kW |
11 |
|
|
無棒料送料占地面積 |
mm |
3,700 x 1,500 |
|
|
棒料送料占地面積 |
mm |
5,800 x 1,500 |
|
|
Net weight with barfeed |
daN |
6,000 |
