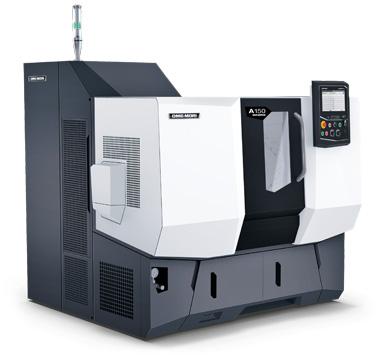

高精度，結構緊湊，帶Y軸刀塔和銑削功能的全功能機床
A系列機床是結構緊湊的車削加工中心，并為同級別機床中刀位更多的機床，具有車/銑復合加工能力。該機床能執行復雜形狀工件加工、高附加值加工和復合加工。A系列機床應用廣泛，能根據每一用戶的各自不同生產環境提供自動化和系統較好的量身定制解決方案
Highlights WASINO A 150Y | 12
.jpg)
- 高精度結構緊湊機床，刀塔帶Y軸和銑削功能
- 刀位數量：12
- 復合加工且占地面積小
- 高度穩定的加工精度，不銹鋼防護罩
- 熱位移（冷啟動時）：φ 4.0 μm，循環冷卻時：φ 0.6 μm
- 豐富的可加工工件范圍，從圓件到不規則工件
- 送料機/件庫系統滿足不同生產需求
- 輔助設備為客戶的各種不同生產環境提供支持
.jpg)
械有限公司/sawadacnc/clip_image003.gif)
.jpg)
技術參數
WASINO A 150Y | 12
機床型號 |
|
|
WASINO A 150Y | 12 |
|
規格 |
|
|
|
|
車削直徑 |
mm |
φ 50 |
|
|
工件尺寸 |
mm |
φ 240 × 245 |
|
|
棒料規格 |
mm |
φ 50.8* |
|
|
行程 |
|
|
|
|
行程 X/Y/Z軸 |
mm |
180/100/350 |
|
|
主軸 |
|
|
|
|
最高主軸轉速 |
min-1 |
5,000 |
|
|
主軸通孔直徑 |
mm |
φ 61 |
|
|
刀塔 |
|
|
|
|
刀位數量 |
tool |
12 |
|
|
刀具軸最高回轉轉速 |
min-1 |
10,000/5,000 |
|
|
刀塔2 |
|
|
|
|
刀位數量 |
tool |
- |
|
|
刀具軸最高回轉轉速 |
– |
||
|
進給速度 |
|
|
|
|
快移速度X/Y/Z軸 |
mm/min |
18,000/12,000/24,000 |
|
|
電機 |
|
|
|
|
主軸驅動電機（15 min/cont） |
kW |
7.5/5.5 |
|
|
機床規格 |
|
|
|
|
機床重量 |
kg |
2,200 |
械有限公司/sawadacnc/clip_image006.gif){kind=small}
* 根據所用卡盤/圓柱體及其限制，可能不能達到棒料規格。
● 根據所用工件夾持設備、夾具和刀具的限制，可能不能達到最高主軸轉速。
