NH 4000 DCG
NH 4000 DCG
理想的加工中心

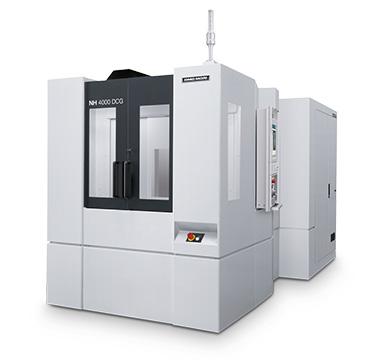

NH4000 DCG是高精度臥式加工中心，配400 mm（15.7 in.）方形托盤。它采用能較好控制振動的DCG（重心直驅）技術以及擁有較好平衡性能的套箱結構，并能選配直驅電機的旋轉軸實現無反向間隙轉動。這是一款高性能機床，它擁有臥式加工中心應有的一切優點，包括高速度、高精度、排屑性能和易維護性，
.jpg)
.jpg)
.jpg)
Highlights NH 4000 DCG
- DCG（重心驅動）；和DDM（直驅電機）的B軸（選配）
- 三種主軸：14,000 [14,000（大功率版）] [20,000] min-1
- 快移速度（X/Y/Z）：50 m/min
- DMG MORI的托盤庫系統提供大量可選自動化系統
技術參數
NH 4000 DCG
|
機床型號 |
|
|
NH 4000 DCG |
|
行程 |
|
|
|
|
行程 X/Y/Z軸 |
mm |
560/560/630 |
|
|
托盤 / 工作臺 |
|
|
|
|
托盤裝夾面 |
mm |
400×400 |
|
|
托盤承重（工作臺） |
kg |
400 |
|
|
主軸 |
|
|
|
|
最高主軸轉速 |
min-1 |
14,000 [14,000 ] [20,000] |
|
|
主軸軸承內徑 |
mm |
φ70 |
|
|
進給速度 |
|
|
|
|
快移速度X/Y/Z軸 |
mm/min |
50,000/50,000/50,000 |
|
|
ATC – 應用調節循環 |
|
|
|
|
刀庫容量 |
tool |
Chain-type： 40 [60] [120] , Rack-type： [ 180] [240] [300] [360] |
|
|
刀具最大長度 |
mm |
400 |
|
|
最大刀具重量 |
kg |
8 |
|
|
電機 |
|
|
|
|
主軸驅動電機（15 min/cont） |
kW |
18.5/11 |
|
|
機床規格 |
|
|
|
|
機床高度 |
mm |
2,711 |
|
|
占地面積（寬度 x 深度） |
mm |
2,360×3,914 |
|
|
機床重量 |
kg |
9,600 |
械有限公司/sawadacnc/clip_image004.gif){kind=small}
** Option
控制系統 |
|
MAPPS IV |
