DMC 160 H duoBLOCK?

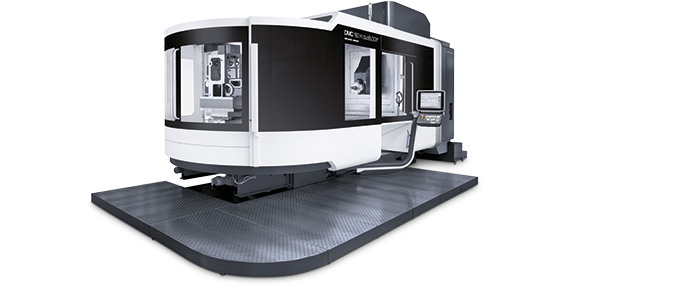

DMC 160 H duoBLOCK®
占地少，加工區大
.jpg)
.jpg)
運動行程560 × 600 × 600 mm至1,600 × 1,100 × 1,400 mm，托盤承重3,000 kg，托盤交換系統結構緊湊，節省空間，向后排屑，這些僅是該機高效加工優點中的少數幾項。裝夾區和加工區接近性能好，多種可選主軸，多種工藝優化選配也是該機特點。
Highlights DMC 160 H duoBLOCK®
- 最大工件尺寸ø 1,530 × 1,295 mm和托盤承重3,000 kg
- 主驅動為大功率SK50電主軸，轉速12,000 rpm和功率52 kW / 430 Nm（40% DC），可選SK50齒輪驅動主軸，轉速8,000 rpm，最大功率52 kW / 最大扭矩1,500 Nm（40%負荷周期）
- 最大刀具長度650 mm，最大直徑ø 400 × 250 mm和最大重量30 kg
- duoBLOCK®結構，精度高，動態性能好，加工區接近性能好
- 直線軸進給力大，最大進給力15 kN（100%負荷周期）
- 60位垂直鏈?zhǔn)降稁?kù)，選配240位刀庫
技術參數
DMC 160 H duoBLOCK®
機床型號 |
|
|
DMC 160 H duoBLOCK® |
|
|
加工區 |
|
|
|
|
|
X/Y/Z軸 |
mm |
1,600 × 1,100 × 1,400 |
|
|
|
主軸中心間距 – 托盤 |
mm |
150 – 1,250 |
|
|
|
主軸尖間距 – 托盤中心 |
mm |
50 – 1,450 |
|
|
|
工作臺 / 裝夾面 / 刀具 |
|
|
|
|
|
NC回轉工作臺 |
rpm |
15 |
|
|
|
托盤尺寸 |
mm |
1,250 × 1,000 |
|
|
|
最大托盤承重 |
kg |
3,000 |
|
|
|
最大工件直徑 |
mm |
1,530 |
|
|
|
最大工件高度 |
mm |
1,295 |
|
|
|
主驅動 |
|
|
|
|
|
內置電主軸SK40 |
rpm |
– |
|
|
|
內置電主軸SK50 |
rpm |
12,000 |
|
|
|
功率（40 / 100 % DC） |
kW |
52 / 42 |
|
|
|
扭矩（40/100% DC） |
Nm |
430 / 300 |
|
|
|
啟動時間，U/min |
Sec. |
4.5 |
|
|
|
換刀器 |
|
|
|
|
|
刀庫 |
Pockets |
60 / chain |
|
|
|
直徑（非空相鄰刀位） |
mm |
ø 110 |
|
|
|
直徑（空相鄰刀位） |
mm |
ø 280 |
|
|
|
鉆刀橋直徑 |
mm |
ø 400 × 280 |
|
|
|
長度 |
mm |
650 |
|
|
|
重量 |
kg |
30 |
|
|
|
屑到屑換刀時間 |
Sec. |
4.8 |
|
|
|
直線軸（X / Y / Z） |
|
|
|
|
|
進給速度 |
mm/min |
60,000 |
|
|
|
Rapid traverse speed |
m/min |
60 |
|
|
|
Acceleration |
m/s2 |
6 / 5 / 4 |
|
|
|
進給力 |
kN |
15 / 10 / 15 |
|
|
|
Pmax. (X / Y / Z) – VDI DGQ 3441 / ISO 230-2 |
µm |
11 |
|
|
|
Psmax. (X / Y / Z) - VDI DGQ 3441 / ISO 230-2 |
µm |
7 |
|
|
|
托盤交換系統 |
|
|
|
|
|
托盤換盤時間 |
Sec. |
22 |
|
|
|
機床數據 |
|
|
|
|
|
基本型機床占地面積包括排屑器 |
approx. m2 |
58.8 |
|
|
|
機床高度（標配機床） |
mm |
3,942 |
|
|
|
機床重量 |
kg |
40,000 |
|
|
|
控制系統 |
|
|||
|
DMG MORI ERGOline®控制面板帶Heidenhain iTNC 530 |
|
|||
|
DMG MORI ERGOline®控制面板帶Siemens 840D solutionline |
|
|||
