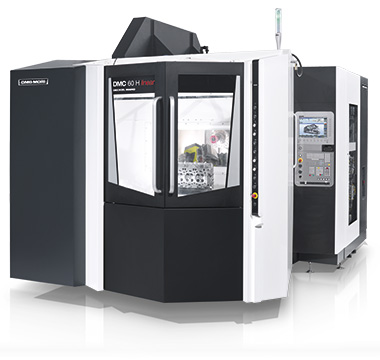

DMC 60 H linear
DMC 60 H linear
適合批量生產可5軸加工的配直線驅動的臥式加工中心
全新高速加工中心是市場上速度最快和精度高的臥式加工中心。DMC 60 H linear是大批量生產的較好選擇，它采用直線驅動技術，快移速度100 m/min，定位速度快和重復精度高，2.5秒的屑到屑換刀時間，以及創新的刀具管理系統。
.jpg)
.jpg)
.jpg)
Highlights DMC 60 H linear
- 該機床高動態性能好，快移速度100 m/min，加速度1 g和屑到屑換刀時間2.5 s
- 最低的LCC成本，約為價格表價格 / 年的6%
- X軸，Y軸，Z軸采用直線驅動技術，保修期60個月

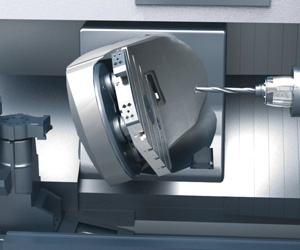

- 5軸功能，帶回轉擺動工作臺（選配）
- 動力總成版允許從機床頂或機床正面直接裝件

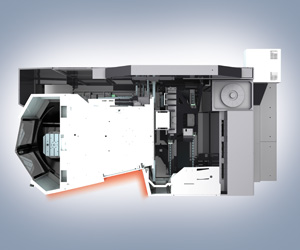

- 17.2 m2的占地面積，包括托盤交換系統
.jpg)
.jpg)
.jpg)
.jpg)
技術參數
DMC 60 H linear
|
機床型號 |
|
|
DMC 60 H linear |
|
|
加工區 |
|
|
|
|
|
X/Y/Z軸 |
mm |
630 / 800 / 850 |
|
|
|
主軸中心間距 – 托盤 |
mm |
100 |
|
|
|
主軸尖間距 – 托盤中心 |
mm |
70 |
|
|
|
工作臺 / 裝夾面 / 刀具 |
|
|
|
|
|
NC回轉工作臺 |
rpm |
40 |
|
|
|
托盤尺寸 |
mm |
500 x 500 |
|
|
|
承重 |
kg |
600 |
|
|
|
工件直徑 / 高度 |
mm |
800 / 1,030 |
|
|
|
主驅動 |
|
|
|
|
|
內置電主軸HSK-A63 |
rpm |
12,000 |
|
|
|
功率（40 / 100 % DC） |
kW |
20 / 20 |
|
|
|
扭矩（40/100% DC） |
Nm |
110 / 84 |
|
|
|
啟動時間12 000 rpm |
Sec. |
1 |
|
|
|
換刀器 |
|
|
|
|
|
刀庫 |
Pockets |
40 / wheel |
|
|
|
直徑 / 長度 |
mm |
ø 280 × 160 / 400 |
|
|
|
Maximum tool length with diameter |
mm |
550 – ø 80 |
|
|
|
重量 / 擺動扭矩 |
kg / Nm |
15 / 25 |
|
|
|
屑到屑換刀時間4軸版 / 5軸版 |
Sec. |
2.5 / 2.5 |
|
|
|
直線軸（X / Y / Z） |
|
|
|
|
|
進給速度 / 快移速度 |
m/min |
100 |
|
|
|
Acceleration |
m/s2 |
10 |
|
|
|
進給力 |
kN |
9 / 6 / 9 |
|
|
|
Pmax. (X / Y / Z) – VDI DGQ 3441 |
µm |
4 |
|
|
|
Psmax. (X / Y / Z) – VDI DGQ 3441 |
µm |
3 |
|
|
|
機床數據 |
|
|
|
|
|
基本型機床占地面積（無托盤交換系統或排屑器） |
m2 |
10.2 |
|
|
|
機床高度 |
mm |
3,030 |
|
|
|
機床重量 |
kg |
13,500 |
|
|
|
控制系統 |
|
|||
|
DMG MORI SLIMline®控制面板帶Siemens 840D solutionline Operate |
|
|||
