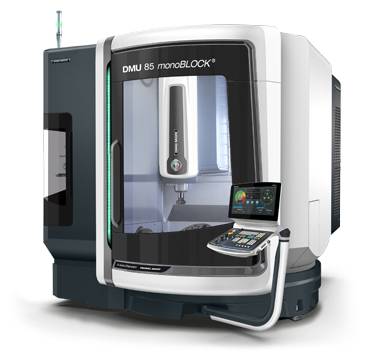

DMU 85 monoBLOCK®
每一行業的新標桿
monoBLOCK®新一代機型適應每一行業應用要求：無論是5軸聯動加工，高動態性能的高速加工，大扭矩的高性能加工還是三軸或五軸大切屑量的零件生產。全新monoBLOCK®機床加工的每一個零件都是精品。
Highlights DMU 85 monoBLOCK®
.jpg)
- 加工范圍大，回轉擺動工作臺允許的工件直徑ø 1.040 mm，高度590 mm和最大重量1.500 kg，剛性工作臺的最大工件尺寸1.200 × 1.040 × 650 mm和最大重量4.000 kg
- 天車可從機床工作臺中心的上方裝件，標配
- 接近性能和人機友好性：機床門1.500 mm的開度，允許在加工的同時從正面裝刀，配自動化系統后也能從正面全區接近
- 占地少，安裝面積僅11,6 m2
- SK50 / HSK-A100均適用于DMU 85 monoBLOCK®
.jpg)
.jpg)
技術參數
DMU 85 monoBLOCK®
機床型號 |
|
|
DMU 85 monoBLOCK® |
|
加工區 |
|
|
|
|
X/Y/Z軸 |
mm |
935 / 850 / 650 |
|
|
加工區體積 |
dm3 |
517 |
|
|
工作臺 / 裝夾面 / 刀具 |
|
|
|
|
剛性工作臺 |
• |
||
|
工作臺尺寸（L × W） |
mm |
1,200 × 850 |
|
|
最大承重 |
kg |
4,000 |
|
|
最大工件尺寸 |
mm |
1,200 x 1,040 |
|
|
最大工件高度 |
mm |
650 |
|
|
回轉擺動工作臺 |
|
|
|
|
回轉擺動工作臺 |
º |
||
|
托盤 / 工作臺 |
mm |
ø 850 x 750 / in 1,000 x 750 |
|
|
最大承重 |
kg |
1,000 / 1,500 |
|
|
最大工件尺寸 |
mm |
ø 1,040 |
|
|
最大工件高度 |
mm |
590 |
|
|

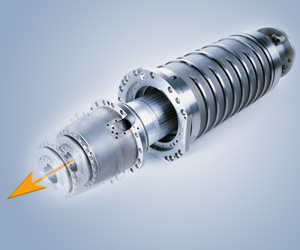

主驅動（標配） |
|
|
|
|
主軸轉速 |
rpm |
10,000 |
|
|
扭矩(S6 40%) |
Nm |
83 |
|
|
功率(S6 40%) |
kW |
13 |
|
|
換刀器 |
|
|
|
|
Tool reception |
SK40 / HSK-A63 |
||
|
刀庫 |
Pockets |
30 / chain |
|
|
直徑（空相鄰刀位） |
mm |
80/160 |
|
|
長度 |
mm |
365 / 420** |
|
|
重量 |
kg |
8 |
|
|
屑到屑換刀時間 |
Sec. |
5.9** |
|
|
刀座 |
SK 50 HSK-A100 |
||
|
刀庫 |
Pockets |
30 / wheel |
|
|
直徑（空相鄰刀位） |
mm |
110/200 |
|
|
長度 |
mm |
315 / 395** |
|
|
重量 |
kg |
20 |
|
|
直線軸（X / Y / Z） |
|
|
|
|
進給速度 |
mm/min |
40,000 |
|
|
Rapid traverse speed |
m/min |
40 |
|
|
Acceleration |
m/s2 |
6 |
|
|
進給力 (X/Y/Z) |
kN |
14 / 20 / 14 |
|
|
直線導軌（X / Y / Z） |
mm |
55 |
|
|
滾珠絲杠驅動（X / Y / Z） |
mm |
50 / 50 / 50 |
|
|
Pmax. (X / Y / Z) – VDI DGQ 3441 / ISO 230-2 |
µm |
8 |
|
|
Psmax. (X / Y / Z) - VDI DGQ 3441 / ISO 230-2 |
µm |
5 |
|
|
機床數據 |
|
|
|
|
機床本機占地面積， |
approx. m2 |
11.6 |
|
|
機床高度（標配機床） |
mm |
3,165 |
|
|
機床重量 |
kg |
13,600 |
* optional: 14,000 / 18,000 / 24,000 rpm
控制系統 |
|
CELOS® - 兼容，統一，一致。 |
|
DMG MORI ERGOline®控制面板 |
|
Heidenhain TNC 640 |
