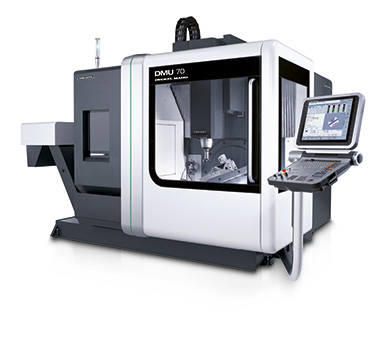

DMU 70
配聯動工作臺的5軸銑床 -從三軸到五軸
DMU 70 5軸銑床以暢銷的DMU 50型銑床為基礎，因此它為用戶提供成熟技術和全新機床規格。18,000 rpm的主軸轉速，24 m/min的快移速度，16，30或60位的選配刀庫使其非常適合經濟地單件生產或小批量生產應用。帶加強筋鑄鐵件的橫向滑座和人造大理石床身為該機確定了大剛性的基礎。選配的回轉擺動工作臺內置在機床床身中。由于回轉擺動工作臺連接面直徑大，因此顯著提高了加工精度和表面質量。
Highlights DMU 70

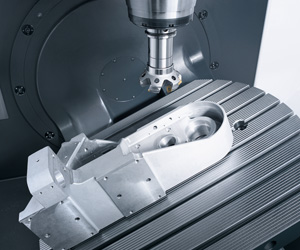

.jpg)
- 適應廣泛 -多種工作臺選配，從固定工作臺到5軸聯動加工所需的回轉擺動工作臺

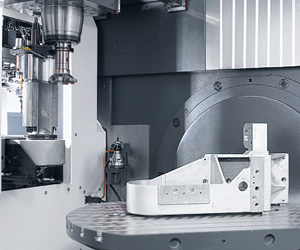

- 工件承重大和加工精度高，因為機床自身的回轉擺動工作臺的兩個旋轉軸全部配大直徑軸承
- 占地小 -加工區接近性能好，排屑好，大坡度落屑板，加工區相對該機床規格較大

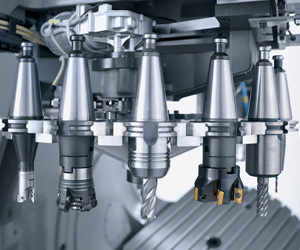

- 刀庫配16 / 30或60刀位（選配）
- 大功率電主軸，最高轉速18,000 rpm（選配），扭矩130 Nm和35 kW（40 % DC）

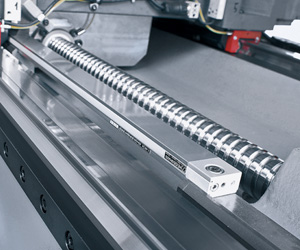

.jpg)
.jpg)
.jpg)
.jpg)
技術參數
DMU 70
|
機床型號 |
|
|
DMU 70 |
|
||
|
Standard |
|
|
|
|||
|
X/Y/Z軸行程 |
mm |
750 / 600 / 520 |
|
|||
|
主驅動（標配） |
|
|
|
|||
|
轉速范圍 |
rpm |
20–10,000 |
|
|||
|
驅動功率（100 / 40% DC） |
kW |
9 / 13 |
|
|||
|
扭矩（40% DC） |
Nm |
83 |
|
|||
|
主驅動（選配） |
|
|
|
|||
|
轉速范圍 |
rpm |
20–14,000 |
|
|||
|
驅動功率（100 / 40% DC） |
kW |
25 / 35 |
|
|||
|
扭矩（40% DC） |
Nm |
100 |
|
|||
|
轉速范圍 |
rpm |
20–18,000 |
|
|||
|
驅動功率（100 / 40% DC） |
kW |
25 / 35 |
|
|||
|
扭矩（40% DC） |
Nm |
130 |
|
|||
|
進給 |
|
|
|
|||
|
快移速度 X/Y/Z |
m/min |
24 |
|
|||
|
最大進給力X / Y / Z |
kN |
6 / 6 / 3 |
|
|||
|
固定工作臺 |
|
|
|
|||
|
托盤裝夾面 |
mm |
1,000 x 620 |
|
|||
|
最大承重 |
kg |
800 |
|
|||
|
帶回轉擺動工作臺* |
|
|
|
|||
|
托盤裝夾面 |
mm |
ø 800 x 620 |
|
|||
|
最大承重 |
kg |
350 / 400 |
|
|||
|
擺動范圍 |
degrees |
-10 / +95 |
|
|||
|
換刀器選配 – 拾取 |
|
|
|
|||
|
刀位 |
number / kg |
16 / 6 |
|
|||
|
最大刀具長度 |
mm |
300 |
|
|||
|
最大刀具直徑 |
mm |
80 / 130 |
|
|||
|
刀具重量 |
kg |
6 |
|
|||
|
選配鏈式雙抓刀器換刀器 |
|
|
|
|||
|
刀位 |
Number |
30 / 60 |
|
|||
|
最大刀具長度 |
mm |
300 |
|
|||
|
最大刀具直徑 |
mm |
80 / 130 |
|
|||
|
刀具重量 |
kg |
6 |
|
|||
|
機床重量 / 連線負載 |
|
|
|
|||
|
重量 |
kg |
6,600 |
|
|||
|
輸出 |
kW |
25 |
|
|||
|
最大額定電流 |
A |
37 |
|
|||
|
控制系統 |
|
|||||
|
DMG MORI ERGOline®控制面板帶Siemens 840D solutionline |
|
|
||||
|
DMG MORI ERGOline®控制面板帶Heidenhain iTNC 530 |
|
|
||||
|
DMG MORI ERGOline®控制面板帶Heidenhain MillPlus iT V600 |
|
|
||||
