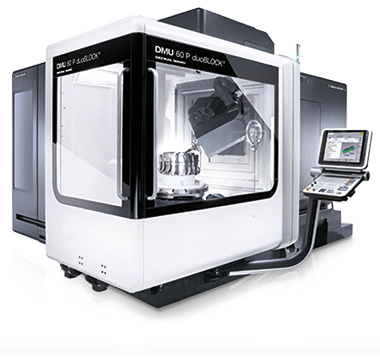

DMU 60 P duoBLOCK®
5軸加工速度快20%，新一代duoBLOCK®系列機床
屑到屑換刀時間3.7秒和高精度使這些萬能銑床確立了5軸加工的全新標桿。duoBLOCK®機床結構以及高精度旋轉軸，帶直接測量系統使這些duoBLOCK®機床精度高和性能好，能滿足高效生產要求。寬敞的600 x 700 x 600 mm加工區但占地少是DMU 60 P duoBLOCK®的另一個亮點。這些機床的優異性能還有滿足用戶特定要求的大量選配套件可選。
Highlights DMU 60 P duoBLOCK®
.jpg)
- NC回轉工作臺和受控B軸的5軸聯動加工為標配
- duoBLOCK®結構，精度高，動態性能好且加工區接近性能好
- 床身堅固，3點支撐，裝夾簡單和裝夾速度快
- 緊湊型內冷系統：冷卻液箱500 l，40 bar內冷系統，主軸心孔冷卻，排屑器帶濾網過濾器，旋轉觀察窗
- 40位鏈式刀庫，可選配120位的刀庫
.jpg)
.jpg)
.jpg)

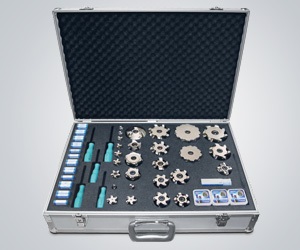

Ingersoll刀具套件
Ingersoll刀具套件提供廣泛應用的銑刀，例如用于端面銑、軸肩銑、端面銑、倒角、槽銑和圓弧銑。
技術參數
DMU 60 P duoBLOCK®
機床型號 |
|
|
DMU 60 P duoBLOCK® |
|
加工區 |
|
|
|
|
X/Y/Z軸 |
mm |
600 × 700 × 600 |
|
|
工作臺 / 裝夾面 / 刀具 |
|
|
|
|
NC回轉工作臺 |
rpm |
40 |
|
|
銑車工作臺（銑車復合加工） |
rpm |
– |
|
|
工作臺裝夾面 |
mm |
ø 630 |
|
|
最大工作臺承重 |
kg |
700 |
|
|
NC數控擺動銑頭（B軸） |
|
|
|
|
NC數控擺動銑頭（B軸） |
Standard |
||
|
擺動范圍（0 = 垂直 / 180 = 水平） |
degrees |
–30 / +180 |
|
|
快移轉速和進給速度 |
rpm |
30 |
|
|
5軸選配 |
|
|
|
|
NC數控擺動銑頭（A軸） |
– |
||
|
擺動范圍（0 = 垂直 / -90 = 水平） |
degrees |
– |
|
|
快移轉速和進給速度 |
rpm |
– |
|
|
5X torqueMASTER® – 齒輪驅動主軸的NC數控B軸 |
– |
||
|
擺動范圍（0 = 垂直 / 180 = 水平） |
degrees |
– |
|
|
快移轉速和進給速度 |
rpm |
– |
|
|
主驅動 |
|
|
|
|
內置電主軸SK40 |
rpm |
12,000 |
|
|
內置電主軸HSK-A63 |
rpm |
– |
|
|
內置電主軸HSK-A100 |
rpm |
– |
|
|
功率（40 / 100 % DC） |
kW |
28 / 19 |
|
|
扭矩（40/100% DC） |
Nm |
121 / 82 |
|
|
換刀器 |
|
|
|
|
Tool reception |
SK40 |
||
|
刀庫 |
Pockets |
40 / chain |
|
|
直線軸（X / Y / Z） |
|
|
|
|
進給速度 / 快移速度 |
m/min |
60 |
|
|
Acceleration |
m/s2 |
6 / 6 / 5 |
|
|
進給力 |
kN |
10 |
|
|
機床數據 |
|
|
|
|
基本型機床所需空間，包括排屑器不含內冷系統 |
approx. m2 |
17.4 |
|
|
機床高度（標配機床） |
mm |
2,768 |
|
|
機床重量 |
kg |
10,600 |
* Optional
控制系統 |
|
DMG MORI ERGOline®控制面板帶Siemens 840D solutionline |
|
Heidenhain TNC 640 |
