DMU 50
.jpg)

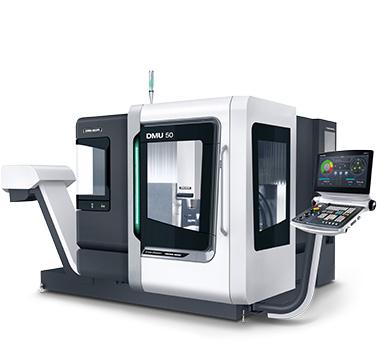

DMU 50
用途廣泛的可5軸的萬能銑床
DMU 50是一個為車間加工，培訓，實驗室，夾具及工具行業應用開啟全新時代的機型。該型CNC數控萬能銑床的突出特點是其創新的機床結構。例如全部軸都采用數字驅動技術，快移速度24 m/min和電主軸轉速18,000 rpm，因此DMU 50動態性能好。除標配剛性工作臺外，還可選配手動工作臺，液壓夾緊的電動回轉擺動工作臺和聯動工作臺。新配加強筋鑄鐵立柱的橫向滑座為該機提供了高精度和高剛性的基礎。它采用新數控技術DMG ERGOline®控制面板，19"顯示器和3D軟件，為更高工作速度，精度和可靠性提供保證。DMG MORI的DMU 50是5面 / 5軸聯動加工的理想選擇和經濟的入門機型。
.jpg)
Highlights DMU 50
- 適應廣泛 -多種工作臺選配，從固定工作臺到5軸聯動加工所需的回轉擺動工作臺

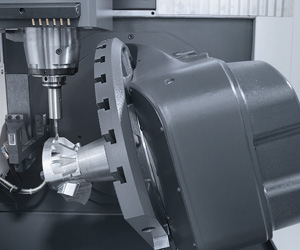

- 工件承重大和加工精度高，因?yàn)闄C(jī)床自身的回轉擺動工作臺的兩個旋轉軸全部配大直徑軸承
- 占地小 -加工區接近性能好，排屑好，大坡度落屑板，加工區相對該機床規格較大

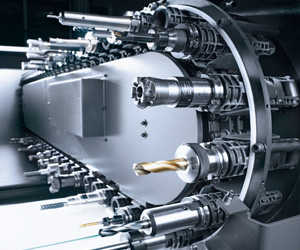

- 刀庫配16 / 30或60刀位（選配）
- 大功率電主軸，最高轉速18,000 rpm（選配），扭矩130 Nm和35 kW（40 % DC）
.jpg)
.jpg)
.jpg)
.jpg)
技術參數
DMU 50
|
機床型號 |
|
|
DMU 50 |
|
||
|
Standard |
|
|
|
|||
|
X/Y/Z軸行程 |
mm |
500 / 450 / 400 |
|
|||
|
主驅動（標配） |
|
|
|
|||
|
轉速范圍 |
min-1 |
20 – 14,000 |
|
|||
|
驅動功率（100 / 40% DC） |
kW |
14.5 / 20.3 |
|
|||
|
扭矩（40% DC） |
Nm |
121 |
|
|||
|
主驅動（選配） |
|
|
|
|||
|
轉速范圍 |
min-1 |
- |
|
|||
|
驅動功率（100 / 40% DC） |
kW |
25 / 35 |
|
|||
|
扭矩（40% DC） |
Nm |
- |
|
|||
|
轉速范圍 |
min-1 |
20 – 18,000 |
|
|||
|
驅動功率（100 / 40% DC） |
kW |
25 / 35 |
|
|||
|
扭矩（40% DC） |
Nm |
130 |
|
|||
|
進給 |
|
|
|
|||
|
快移速度 X/Y/Z |
m/min |
30 |
|
|||
|
最大進給力X / Y / Z |
kN |
4.8 |
|
|||
|
固定工作臺 |
|
|
|
|||
|
托盤裝夾面 |
mm |
700 × 500 |
|
|||
|
最大承重 |
kg |
500 |
|
|||
|
帶回轉擺動工作臺* |
|
|
|
|||
|
托盤裝夾面 |
mm |
ø 630 × 500 |
|
|||
|
最大承重 |
kg |
200 / 300 |
|
|||
|
擺動范圍 |
degrees |
–5 / +110 |
|
|||
|
換刀器選配 – 拾取 |
|
|
|
|||
|
刀位 |
Number |
16 |
|
|||
|
最大刀具長度 |
mm |
300 |
|
|||
|
最大刀具直徑 |
mm |
80 / 130 |
|
|||
|
刀具重量 |
kg |
6 |
|
|||
|
選配鏈?zhǔn)诫p抓刀器換刀器 |
|
|
|
|||
|
刀位 |
Number |
30 / 60 |
|
|||
|
最大刀具長度 |
mm |
300 |
|
|||
|
最大刀具直徑 |
mm |
80 / 130 |
|
|||
|
刀具重量 |
kg |
6 |
|
|||
|
機床重量 / 連線負載 |
|
|
|
|||
|
重量 |
kg |
4,480 |
|
|||
|
輸出 |
kW |
25 |
|
|||
|
最大額定電流 |
A |
40 |
|
|||
|
控制系統 |
|
|||||
|
CELOS® - 兼容，統一，一致。 |
|
|
||||
|
DMG MORI ERGOline®控制面板帶Siemens 840D solutionline |
|
|
||||
|
DMG MORI ERGOline®控制面板帶Heidenhain iTNC 530 |
|
|
||||
