DMU 40 eVo / linear
.jpg)
.jpg)
DMU 40 eVo / linear
高端5軸聯動加工

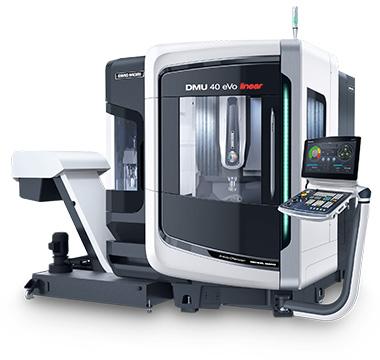

DMU 40 eVo linear是暢銷的DMU eVo產品線的延伸機型。
.jpg)

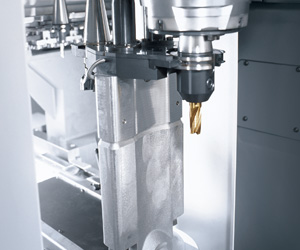

它的突出特點是X軸和Y軸為全新結構，現在為龍門結構。導軌距離短，因此剛性非常高和整個加工區內的剛性保持不變。相對傳統龍門結構，優化設計的龍門結構從側面接近的接近性能得到明顯改善。即使該機配自動化系統，仍能保證加工區的接近性能。
全新的結構設計使該機所需空間減小，同時還加大了加工區。保留了成熟可靠的回轉擺動工作臺，現在允許承重250 kg。還有為銑車復合加工技術提供扭矩電機驅動的工作臺。標配DMU 40 eVo為滾珠絲杠配置，快移速度50 m/min，配直線電機的高動態性能版的X軸和Y軸快移速度為80 m/min。主軸轉速從14,000至24,000 rpm。選配2位托盤交換系統，而且占地少，換盤速度快，工件承重大。
Highlights DMU 40 eVo / linear
- 優化設計的龍門結構，剛性好，接近性能好，占地少
- 高動態性能的NC回轉擺動工作臺，B軸和C軸最高快移轉速60 rpm，承重250 kg。
- 5面加工，可5軸聯動加工
- X軸和Y軸配直線電機驅動的高動態性能版，切削力更大，精度更高。最高快移速度80 m/min。
- 大功率電主軸，轉速14,000 rpm，18,000 rpm或24,000 rpm
- 30位刀庫和雙抓刀器，換刀速度快和換刀可靠
- 3D數控技術，DMG ERGOline®控制面板，Heidenhain iTNC 530或Siemens 840D solutionline
.jpg)
.jpg)
技術參數
DMU 40 eVo / linear
機床型號 |
|
|
DMU 40 eVo / linear |
|
加工區 |
|
|
|
|
X/Y/Z軸 |
mm |
400 / 400 / 375 |
|
|
主軸尖到工作臺距離 |
mm |
125 – 500 |
|
|
主驅動 |
|
|
|
|
AC電主軸SK40 / HSK-A63* |
rpm |
14,000 |
|
|
驅動功率（40% / 100% DC） |
kW |
18.9 / 14 |
|
|
扭矩（40/100% DC） |
Nm |
100 / 74 |
|
|
AC電主軸SK40* / HSK-A63* |
rpm |
18,000 |
|
|
驅動功率（40% / 100% DC） |
kW |
35 / 25 |
|
|
扭矩（40/100% DC） |
Nm |
130 / 87 |
|
|
AC電主軸HSK-A63* |
rpm |
24,000 |
|
|
驅動性能（40% / 100% DC） |
kW |
24 / 16 |
|
|
扭矩（40/100% DC） |
Nm |
100 / 67 |
|
|
進給驅動 |
|
|
|
|
標準版X / Y / Z |
m/min |
50 |
|
|
高動態性能版X / Y / Z* |
m/min |
80 |
|
|
NC回轉擺動工作臺 |
|
|
|
|
托盤裝夾面 |
mm × mm |
450 × 400 |
|
|
工作臺承重 |
kg |
250 |
|
|
B軸擺動范圍 |
degrees |
–5 / +110 |
|
|
C軸回轉范圍 |
degrees |
360 |
|
|
B軸 / C軸 |
rpm |
60 / 60 |
|
|
銑車工作臺轉速 |
rpm |
1,200 |
|
|
刀庫 |
|
|
|
|
刀庫 |
Pockets |
30 |
|
|
尺寸 |
|
|
|
|
占地面積（不包括電氣柜冷卻系統） |
mm × mm |
1,970 × 2,730 |
|
|
高度 |
mm |
2,480 |
|
|
選配 |
|
|
|
|
HSC主軸18.000 / 24.000 rpm / HSK-A63 |
• |
||
|
刀庫60 / 120刀位 |
• |
||
|
內冷系統40 bar |
• |
||
|
內冷系統40 bar / 80 psi可切換 |
• |
||
|
排屑器 |
• |
||
|
支柱 |
• |
||
|
可編程冷卻液噴嘴 |
• |
||
|
油霧和乳化液除油器 |
• |
||
|
托盤交換系統 |
• |
||
|
FD工作臺 |
• |
||
|
紅外線測頭 |
• |
||
|
激光刀具測量 |
• |
||
|
微量潤滑 |
• |
||
|
主軸中心吹氣 |
• |
||
|
液壓工件夾緊 |
• |
||
|
運送系統準備 |
• |
||
|
電子手輪 |
• |
||
|
自動加工區門 |
• |
* Optional
控制系統 |
|
CELOS® - 兼容，統一，一致。 |
|
DMG MORI ERGOline®控制面板帶Heidenhain iTNC 530 HSCI |
|
DMG MORI ERGOline®控制面板帶Siemens 840D solutionline |
