DIXI 210
DIXI 210
最高幾何精度

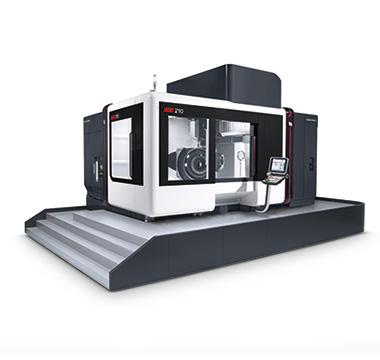

DMU 210 PDIXI版5軸龍門機床擁有更高工件加工精度。 其更高的幾何精度在高精度加工更小公差的工件中具有決定性高性能，例如航空航天或機械工程應用中。
Highlights DIXI 210
.jpg)
- 龍門結構，橫梁可垂直運動，有液壓配重

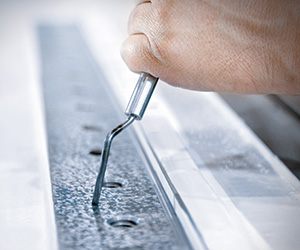

- 高精度的保證來自部件材料選擇，對部件的所有幾何接觸面的刮研，較好地控制機床和冷卻液溫度
- 熱對稱結構，空間溫度補償
- 直線軸定位精度（X / Y / Z）P = 0.004 mm，基于VDI / DGQ 3441標準+5軸聯動加工：NC回轉擺動工作臺帶可控A軸或B軸
- 高動態性能；進給速度和快移速度60 m/min。
- 最大可加工工件8 t
.jpg)
.jpg)
.jpg)
.jpg)
.jpg)
技術參數
DIXI 210
|
機床型號 |
|
|
DIXI 210 |
|
加工區 |
|
|
|
|
X/Y/Z軸 |
mm |
1,800 × 2,100 × 1,250 |
|
|
主軸中心到工作臺距離 |
– |
||
|
臥式銑頭 |
mm |
130 – 1,380 |
|
|
立式銑頭 |
mm |
230 – 1,480 |
|
|
主軸尖到工作臺中心的距離 |
– |
||
|
臥式銑頭 |
mm |
–750 - 1,350 |
|
|
立式銑頭 |
mm |
–850 - 1,250 |
|
|
工作臺 |
|
|
|
|
NC回轉工作臺 |
Standard |
||
|
主軸轉速 |
rpm |
12 |
|
|
工作臺裝夾面 |
mm |
ø 1,700 |
|
|
最大工作臺承重 |
kg |
8,000 |
|
|
5軸選配 |
|
|
|
|
NC數控擺動銑頭（B軸） |
• |
||
|
擺動范圍（0 = 垂直 / 180 = 水平） |
degrees |
–30 / +180 |
|
|
快移轉速和進給速度 |
rpm |
30 |
|
|
NC數控擺動銑頭（A軸） |
• |
||
|
擺動范圍（0 = 垂直 / -90 = 水平） |
degrees |
–120 / +10 |
|
|
快移轉速和進給速度 |
rpm |
25 |
|
|
5X torqueMASTER® – 齒輪驅動主軸的NC數控B軸 |
º |
||
|
擺動范圍（0 = 垂直 / 180 = 水平） |
degrees |
–10 / +180 |
|
|
快移速度和進給速度 |
rpm |
23 |
|
|
刀具 |
|
|
|
|
Tool reception |
SK 40 (HSK-A63) / SK 50 (HSK-A100) |
||
|
刀具直徑（非空相鄰刀位） |
mm |
110 |
|
|
刀具直徑（空相鄰刀位） |
mm |
250 |
|
|
鉆刀橋直徑 |
mm |
250 × 400 |
|
|
Tool length |
mm |
650 |
|
|
重量 |
kg |
15 / 30 |
|
|
屑到屑換刀時間（HSK） |
Sec. |
10 |
|
|
刀位數 |
60 / 120 / 180 |
||
|
主驅動 |
|
|
|
|
內置電主軸SK50 |
rpm |
10,000 |
|
|
功率（40 / 100 % DC） // 扭矩（40 / 100 % DC） |
kW // Nm |
44 / 32 // 288 / 187 |
|
|
直線軸（X / Y / Z） |
m/min |
60 / 40 / 40 |
|
|
機床重量 |
kg |
41,000 |
|
|
控制系統 |
|
||
|
DMG MORI ERGOline®控制面板帶Siemens 840D solutionline |
|
||
