TWIN結構的緊湊型高產出4軸完整加工的生產型車削加工中心
.jpg)
.jpg)
.jpg)
.jpg)
.jpg)
CTX beta 800 4A是TWIN結構的緊湊型高生產力車削加工中心，可完成棒料，軸件和盤件的4軸完整加工。這個全新車削加工中心開拓了中型工件4軸生產型車削新領域。開創性的整機結構，液冷主軸和副主軸，選配帶Y軸和TRIFIX®高精度接口的直接驅動刀塔和專利技術的TWIN機床結構以及副主軸 / 尾座復合運動還有易于操作的Siemens數控系統840D solutionline帶ShopTurn 3G軟件，這些特性使該機性能與該類產品的上一代產品高20%。而且占地少。
Highlights CTX beta 800 4A
- 主軸和副主軸采用水冷主軸電機
- 2 × 12位VDI 40直接驅動刀塔，最高轉速：10,000 rpm，金屬切除速度快（選配）

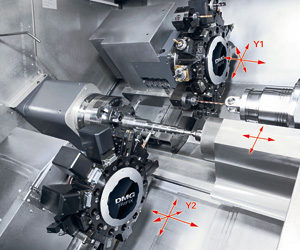

- 兩個下刀塔的Y軸（上刀塔±60 mm，下刀塔±40 mm）（選配），實現棒料，軸件和盤件的完整加工。
- TRIFIX©精密刀具接口的刀塔，刀具裝夾速度快，工作穩定和刀具精度高

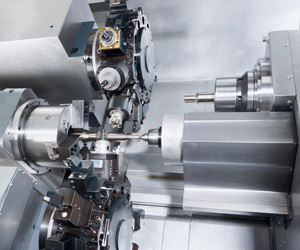

- 專利技術的副主軸/尾座橫向復合運動，更靈活使用加工區。舉例：4軸加工和主軸支撐或主軸與副主軸（選配）同時加工
- 加工時間短，最高快移速度45 m/min
- 編程速度快和易于編程的Siemens ShopTurn 3G
- 穩定性好，精度保持好，結構剛性好，45號導軌
- 智能化運送系統
.jpg)
.jpg)
.jpg)

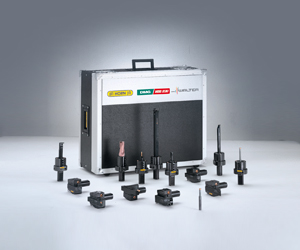

HORN / Walter刀具套件
高性能套件，包括外圓和內圓車刀，徑向和軸向沖孔刀，以及螺紋刀和鉆孔刀。
技術參數
CTX beta 800 4A
|
機床型號 |
|
|
CTX beta 800 4A |
|
加工區 |
|
|
|
|
Swing diameter, max. |
mm |
540 |
|
|
Turning diameter, max. |
mm |
340 |
|
|
Distance between the spindle and the tail stock (without feed) |
mm |
- |
|
|
Max. work piece length with a tailstock (can be machined) |
mm |
- |
|
|
Distance from the main spindle to the counter spindle (without feed) |
mm |
1,050 |
|
|
Max. work piece length on the counter spindle (can be machined) |
mm |
735 |
|
|
Main spindle |
|
|
|
|
Integrated motor spindle (ISM) with a C-axis (0,001°) |
rpm |
5,000 (ISM 76 synchro) |
|
|
驅動功率（40% / 100% DC） |
kW |
32 / 25 |
|
|
扭矩（40/100% DC） |
Nm |
360 / 280 |
|
|
Spindle head (flat flange) |
mm |
170 h5 |
|
|
Spindle diameter in the front bearing |
mm |
130 |
|
|
Clamping tube inner diameter |
mm |
67 |
|
|
Max. collet chuck diameter* |
mm |
250 |
|
|
Counter spindle* |
|
|
|
|
Integrated motor spindle (ISM) with a C-axis (0,001°) |
rpm |
5,000 (ISM 76 synchro) |
|
|
驅動功率（40% / 100% DC） |
kW |
32 / 25 |
|
|
扭矩（40/100% DC） |
Nm |
360 / 280 |
|
|
Spindle head (flat flange) |
mm |
170 h5 |
|
|
Spindle diameter in the front bearing |
mm |
130 |
|
|
Clamping tube inner diameter |
mm |
67 |
|
|
Max. collet chuck diameter* |
mm |
250 |
|
|
Turret (standard) |
|
|
|
|
Tool holder according to VDI / DIN 69880 |
mm |
12 x VDI 40 with TRIFIX® |
|
|
Number of driven tools / Max. speed |
rpm |
12 / 4,000 |
|
|
Drive power / Torque (40%) |
kW // Nm |
11.3 / 28 |
|
|
Switching time, 30° |
Sec. |
0.4 |
|
|
刀塔滑座（上） |
|
|
|
|
X/Y/Z軸 |
mm |
300 / ±60 / 800 |
|
|
快移速度X/Y/Z軸 |
m/min |
30 / 21.2 / 45 |
|
|
進給力 (X/Y/Z) |
kN |
5 / 4.5 / 5 |
|
|
刀塔滑座（下） |
|
|
|
|
X / Y* / Z |
mm |
195 / ±40* / 780 |
|
|
Rapid traverse speed in X / Y* / Z |
m/min |
30 / 30 / 45 |
|
|
Feed force in X / Y* / Z |
kN |
9 / 9 / 9 |
|
|
副主軸刀架 |
|
|
|
|
X* / Z |
mm |
180* / 780 |
|
|
Rapid traverse speed in X* / Z |
m/min |
25 / 45 |
|
|
Feed force in X* / Z |
kN |
9 / 9 |
|
|
尾座** |
|
|
|
|
Stroke |
mm |
300 |
|
|
力 |
kN |
6.3 |
|
|
Centre location |
MT |
5 |
|
|
|
|
||
|
機床重量 |
kg |
13,500 |
* Optional
控制系統 |
|
CELOS® - 兼容，統一，一致。 |
|
DMG MORI ERGOline®控制面板帶ShopTurn 3G的Siemens 840D solutionline | Operate - 獨有多通道編程系統 |
