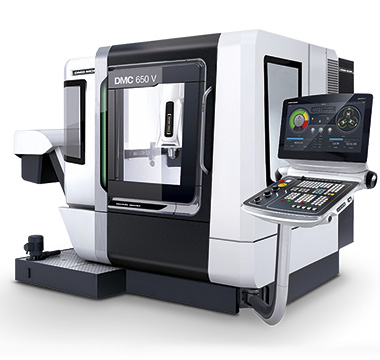

DMC 650 V
DMC 650 V
獨有結構的立式加工中心 –更高性能，更高靈活性

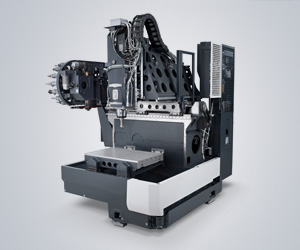

全新DMC 650 V機床結構獨一無二，即使標配版也提供高性能。技術參數全面提升。驅動和直線導軌冷卻使高精度得到保證。
.jpg)
Highlights DMC 650 V
- 標配高性能設備，基本版主軸轉速14,000 rpm/扭矩121 Nm，快移速度42 m/min
- 扭矩303 Nm的SK50主軸*
- 最大刀位數120位的刀庫*
- 最大工件重量800 kg

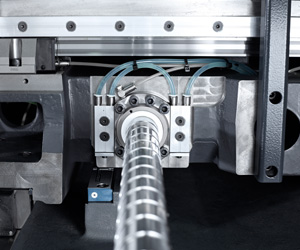

- 驅動和導軌的冷卻顯著提高了精度
*選擇
.jpg)
.jpg)
.jpg)
.jpg)

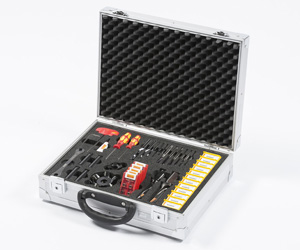

DMC V 山特維克可樂滿工具包
- 用于銑削、鉆削和螺紋攻絲的高效率工具包
- 根據鋁合金、鋼件和鑄鐵、模具的不同應用，分為三種工具包。
圖片：DMC V山特維克可樂滿工具包 — 適用于鋼和鑄鐵加工
技術參數
DMC 650 V
|
機床型號 |
|
|
DMC 650 V |
|
|
加工區 |
|
|
|
|
|
X軸 |
mm |
650 |
|
|
|
Y軸 |
mm |
520 |
|
|
|
Z軸 |
mm |
475 |
|
|
|
進給 |
|
|
|
|
|
進給力 |
kN |
6.5 |
|
|
|
進給速度 |
mm/min |
36,000 / 42,000* |
|
|
|
快移速度 |
mm/min |
36,000 / 42,000* |
|
|
|
Acceleration |
m/s2 |
5 |
|
|
|
定位精度 |
|
|
|
|
|
Pmax，VDI / DGQ 3441 |
µm |
20 |
|
|
|
Pmax，JIS B6330-1980 |
µm |
8 |
|
|
|
Tool magazine |
|
|
|
|
|
刀位數量 (SK40, HSK-A63) |
mm |
20 / 30* / 60* / 120* |
|
|
|
刀具最大直徑 |
mm |
φ80(φ100*) |
|
|
|
空相鄰刀位最大刀具直徑 |
mm |
φ130(φ160*) |
|
|
|
刀具最大長度 |
mm |
300(360*) |
|
|
|
Tool changing time Tool-to-tool |
Sec. |
2.2 |
|
|
|
屑到屑換刀時間 (SK40, HSK-A63, 20 | 30 slots) |
Sec. |
5.5 |
|
|
|
刀位數量 (SK50, HSK-A100) |
20* / 40* |
|
||
|
工作臺結構 |
|
|
|
|
|
夾緊 |
mm |
900 x 570 |
|
|
|
裝件高度（工作臺上沿） |
mm |
800 |
|
|
|
工作臺承重 |
kg |
800 |
|
|
|
控制系統 |
|
|||
|
Heidenhain TNC 640 |
|
|||
|
CELOS® - 兼容，統一，一致。 |
|
|||
