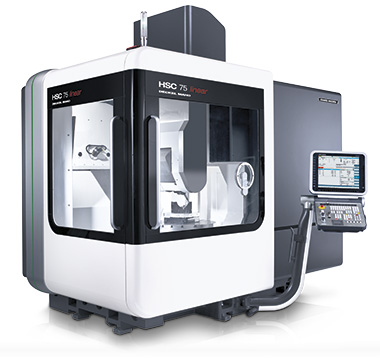

HSC 75 linear
HSC 75 linear
滿足模具制造嚴格要求的高速高精加工中心
全部軸都配高動態性能的直線驅動技術，HSC 75 linear加速度可達2g和快移速度可達90 m/min，因此可將生產效率提升20%。穩定的性能和熱對稱橋式結構和直接測量系統帶給該機頂級精度。5軸聯動加工（選配）是另一項創新，通過主軸和NC數控回轉工作臺的擺動軸實現。
.jpg)
.jpg)
.jpg)
Highlights HSC 75 linear

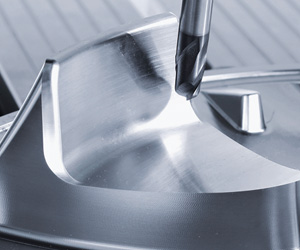

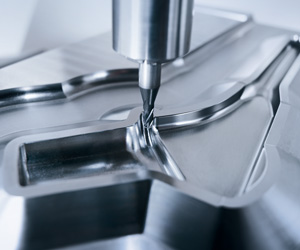

- 18,000 rpm轉速的電主軸，適合強力粗銑和高速切削（選配28,000或42,000 rpm）

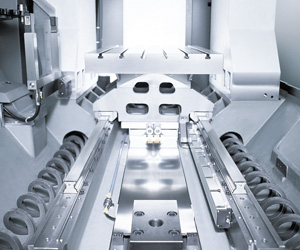

- 精度高和表面質量高，因為全部軸都采用直線驅動技術和直接位置測量系統和熱對稱橋式結構
- 30位刀庫，選配180位刀庫
- 加工接近性能好，配自動化系統后接近性能同樣好
- DMG ERGOline®控制面板，19"顯示器，Siemens 840D solutionline數控系統，Heidenhain iTNC 530數控系統和HSC控制功能
.jpg)
.jpg)
.jpg)
技術參數
HSC 75 linear
|
機床型號 |
|
|
HSC 75 linear |
|
|
加工區 |
|
|
|
|
|
X軸 |
mm |
750 (885)** |
|
|
|
Y軸 |
mm |
600 |
|
|
|
Z軸 |
mm |
560 (600)** |
|
|
|
擺動軸（A / B） |
degrees |
–10 / +110 |
|
|
|
回轉軸（C） |
degrees |
360 |
|
|
|
主驅動 |
|
|
|
|
|
最高速度 |
rpm |
18,000 |
|
|
|
驅動功率（40% / 100% DC） |
kW |
35 / 25 |
|
|
|
扭矩（40/100% DC） |
Nm |
130 / 86 (80 / 60) |
|
|
|
Tool reception |
DIN 69893 |
HSK-A63 |
|
|
|
速度范圍（選配） |
rpm |
28,000* |
|
|
|
輸出 |
kW |
55 / 43.5 |
|
|
|
扭矩（40/100% DC） |
Nm |
47.8 / 38 |
|
|
|
刀座 |
DIN 69893 |
HSK-A63 |
|
|
|
轉速范圍（選配） |
rpm |
40,000* |
|
|
|
驅動功率（40% / 100% DC） |
kW |
35 / 25 |
|
|
|
扭矩（40/100% DC） |
Nm |
7.6 / 6.4 |
|
|
|
刀座 |
DIN 69893 |
HSK-E50 |
|
|
|
進給 |
|
|
|
|
|
最高進給速度 |
mm/min |
90,000 |
|
|
|
快移速度 X/Y/Z |
m/min |
90 / 90 / 90 |
|
|
|
工作臺 |
|
|
|
|
|
固定工作臺裝夾面 |
mm |
950 × 650 |
|
|
|
最大工件重量 |
kg |
1,000 |
|
|
|
NC工作臺裝夾面 |
mm |
ø 750 |
|
|
|
回轉軸轉速（C） |
rpm |
100 |
|
|
|
最大工件重量 |
kg |
800 |
|
|
|
加速度 |
|
|
|
|
|
最大加速度 |
g |
> 2 g |
|
|
|
工具 |
|
|
|
|
|
刀庫 |
Pockets |
30 (60 / 120 / 150 / 180)* |
|
|
|
刀具最大長度 |
mm |
300 |
|
|
|
刀具最大直徑 |
mm |
80 / 140 |
|
|
|
屑到屑換刀時間 |
Sec. |
6 |
|
|
|
選配套件 |
|
|
|
|
|
帶ULTRASONIC |
- |
|
||
|
標準化的5軸套件 |
° |
|
||
|
自動化 |
° |
|
||
|
控制系統 |
|
|||
|
DMG ERGOline®控制面板帶Siemens 840D solutionline |
|
|||
|
DMG MORI ERGOline®控制面板帶Heidenhain iTNC 530 |
|
|||
