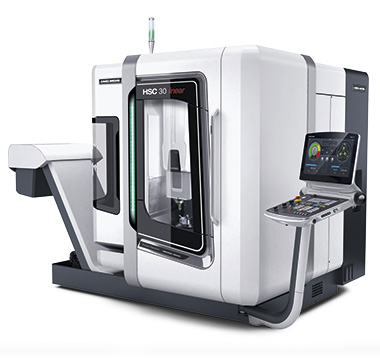

HSC 30 linear
HSC 30 linear
適合模具制造業應用的高精度和高表面質量

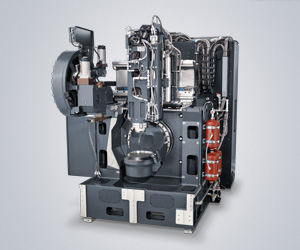

龍門結構熱對稱床身為長期高精度打造堅實基礎。而且還配創新的冷卻系統。全新HSC主軸，轉速40,000 rpm，其轉子，法蘭和定子冷卻技術確保熱穩定的加工條件并減小70 %的刀具軸向熱膨脹。
.jpg)
Highlights HSC 30 linear
- 創新的冷卻技術和熱對稱結構實現長時間精度，誤差< 5µm
- 表面質量Ra < 0.15，HSC主軸轉速40,000 rpm帶轉子，法蘭和定子冷卻
- 標配機型的所有軸全部配直線電機，高動態性能和高精度，60個月保修

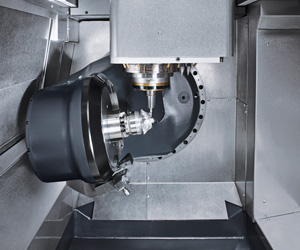

- 帶回轉擺動工作臺的5軸系統
*選擇
.jpg)
.jpg)
技術參數
HSC 30 linear
|
機床型號 |
|
|
HSC 30 linear |
|
|
加工區 |
|
|
|
|
|
X軸 |
mm |
320 |
|
|
|
Y軸 |
mm |
300 |
|
|
|
Z軸 |
mm |
280 |
|
|
|
進給驅動 |
|
|
|
|
|
快移速度 X/Y/Z (linear drive) |
m/min |
50 |
|
|
|
Acceleration (linear drive) |
m/s2 |
12 |
|
|
|
快移速度 X/Y/Z (ball screw drive) |
m/min |
- |
|
|
|
Acceleration (ball screw drive) |
m/s2 |
- |
|
|
|
進給范圍（直線） |
mm/min |
50,000 |
|
|
|
進給力 |
kN |
- |
|
|
|
直線軸測量系統 |
direct (linear) |
|
||
|
分辨率 |
mm |
0.001 |
|
|
|
定位精度P (VDI3441) X / Y / Z |
µm |
5 |
|
|
|
主驅動 |
|
|
|
|
|
轉速范圍 |
rpm |
40,000 |
|
|
|
功率（100 / 40 % ED） |
kW |
15 / 19.5 |
|
|
|
扭矩（100/40% ED） |
Nm |
12 / 16 |
|
|
|
刀座 |
HSK-E40 |
|
||
|
Tool magazine |
|
|
|
|
|
刀位數 |
Number |
30 (60*) |
|
|
|
最大刀具重量 |
kg |
2 |
|
|
|
刀具最大直徑 |
mm |
63 |
|
|
|
空相鄰刀位的刀具直徑，最大 |
mm |
70 |
|
|
|
刀具最大長度 |
mm |
220 |
|
|
|
工作臺 |
|
|
|
|
|
固定工作臺尺寸 |
mm |
400 x 380 |
|
|
|
工作臺承重（承重重量） |
kg |
200 |
|
|
|
NC回轉工作臺 |
|
|
|
|
|
直徑 |
mm |
250 |
|
|
|
工作臺最大承重 |
kg |
80 |
|
|
|
扭矩（100%） |
Nm |
137 / 215 |
|
|
|
B軸（轉矩電機驅動） |
|
|
|
|
|
擺動范圍 |
degrees |
± 120 |
|
|
|
控制系統 |
|
|||
|
Heidenhain TNC 640 |
|
|||
|
DMG ERGOline®控制面板帶Siemens 840D solutionline |
|
|||
|
CELOS® - 兼容，統一，一致。 |
|
|||
