DMF 260|11 / linear
DMF 260|11 / linear

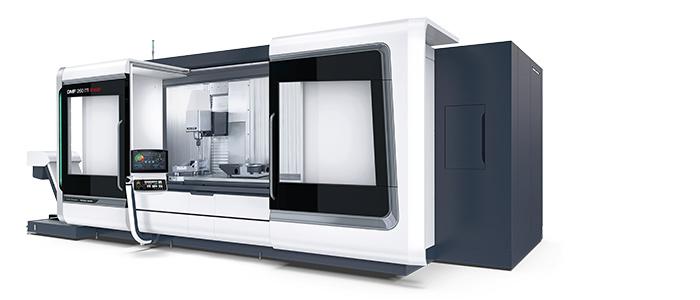

兩種規格的動柱機床
.jpg)
.jpg)
.jpg)
DMF 260|11的Y軸行程1,100 mm和Z軸行程為900 mm使該機擁有超大加工區，工作臺承重大于型號略小的DMF 260|7。這兩種機床都具有精度高和靈活性好的優點，幾乎適合所有加工任務。
Highlights DMF 260|11 / linear
- 高精度，因為床身材質為人造大理石和熱對稱動柱
- 靈活性好，可選多種主軸。5軸聯動加工，機床自帶C軸與B軸。
- 高效率，非加工時間短。直線驅動的快移速度80 m/min和屑到屑換刀速度快。
- Y軸行程大，1,100
- DMG ERGOline控制面板，19"顯示器和Siemens 840D solutionline或Heidenhain iTNC530數控系統
.jpg)
.jpg)
.jpg)
.jpg)

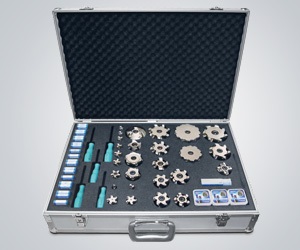

Ingersoll刀具套件
Ingersoll刀具套件提供廣泛應用的銑刀，例如用于端面銑、軸肩銑、端面銑、倒角、槽銑和圓弧銑。
技術參數
DMF 260|11 / linear
|
機床型號 |
|
|
DMF 260|11 / linear |
|
|
加工區 |
|
|
|
|
|
X軸 |
mm |
2,600 |
|
|
|
Y軸 |
mm |
1,100 |
|
|
|
Z軸 |
mm |
900 |
|
|
|
主驅動（標配） |
|
|
|
|
|
轉速范圍 |
rpm |
8,000 |
|
|
|
功率（25 %） |
kW |
23.5 |
|
|
|
Tool reception |
SK40 |
|
||
|
主驅動（選配） |
|
|
|
|
|
轉速范圍 |
rpm |
14,000 |
|
|
|
功率（40 %） |
kW |
18.9 |
|
|
|
Tool reception |
SK40 / HSK-A63 |
|
||
|
轉速范圍 |
rpm |
18,000 |
|
|
|
功率（40 %） |
kW |
35 |
|
|
|
刀座 |
SK40 / HSK-A63 |
|
||
|
轉速范圍 |
rpm |
10,000 |
|
|
|
功率（40 %） |
kW |
32 |
|
|
|
刀座 |
SK50 / HSK-A100 |
|
||
|
進給驅動 |
|
|
|
|
|
快移速度X（linear） |
m/min |
40 (80) |
|
|
|
快移速度Y / Z（linear） |
m/min |
40 (60) |
|
|
|
進給范圍（直線） |
mm/min |
40,000 (80,000) |
|
|
|
進給力 (X/Y/Z) |
– |
|
||
|
直線軸測量系統 |
direct (linear) |
|
||
|
分辨率 |
mm |
0.001 |
|
|
|
定位精度P (VDI3441) X / Y / Z |
µm |
– |
|
|
|
Tool magazine |
|
|
|
|
|
刀位數 |
30 (60, 120) |
|
||
|
最大刀具重量 |
kg |
6 (12) |
|
|
|
最大刀具直徑 |
mm |
80 (115) |
|
|
|
空相鄰刀位時 |
mm |
130 (160) |
|
|
|
最大刀具長度 |
mm |
300 (360) |
|
|
|
工作臺 |
|
|
|
|
|
固定工作臺尺寸 |
mm |
3,200 × 1,100 |
|
|
|
工作臺承重 |
kg |
4,000 |
|
|
|
帶NC回轉工作臺 |
|
|
|
|
|
直徑 |
mm |
1,050 |
|
|
|
工作臺承重 |
kg |
1,200 |
|
|
|
選配 |
|
|
|
|
|
高動態性能套件 |
• |
|
||
|
B軸（擺動范圍） |
degrees |
±100° |
|
|
|
帶NC回轉工作臺（C軸） |
• |
|
||
|
NC分度頭（A軸） |
• |
|
||
|
NC裝夾工作臺（C軸） |
• |
|
||
|
其它夾刀 |
CAT40 / BT40 / CAT50 / SK50 / HSK-A100 |
|
||
|
加工區隔墻 |
• |
|
||
|
排屑器 |
• |
|
||
|
內冷系統 40 / 80 bar |
• |
|
||
|
旋轉觀察窗 |
• |
|
||
|
測量系統密封空氣 |
• |
|
||
|
刀具測量類型 |
Blum-Laser / TT140 |
|
||
|
工件測量 |
TS649 / PP60 |
|
||
|
銑車工作臺 |
• |
|
||
|
微量潤滑 |
• |
|
||
|
主軸中心吹氣 |
• |
|
||
|
夾緊液壓 |
• |
|
||
|
控制系統 |
|
|||
|
CELOS® - 兼容，統一，一致。 |
|
|||
|
DMG MORI ERGOline®控制面板帶smarT.NC的Heidenhain iTNC 530 |
|
|||
|
DMG MORI ERGOline®控制面板帶ShopMill Open的Siemens 840D solutionline |
|
|||
