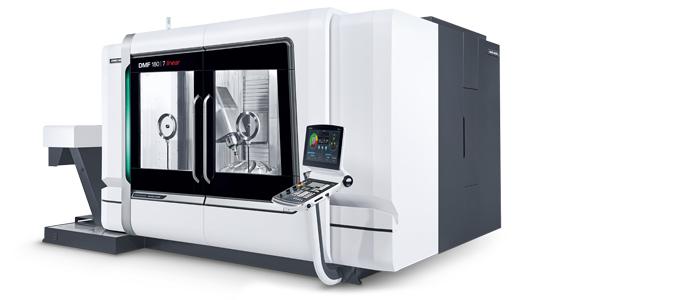

DMF 180 linear
DMF 180 linear
第2代動柱機床
.jpg)
.jpg)
.jpg)

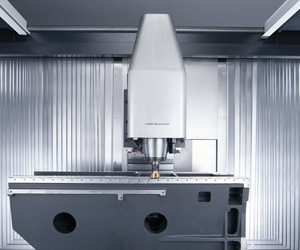

第2代動柱機床的重點是精度，靈活性和效率。 剛性好的人造大理石床身和熱對稱動柱為高精度提供保證。 多種可選主軸，帶NC數控工作臺和加工區隔墻，使DMF系列機床成為靈活的加工中心，而且也能進行5軸加工。
Highlights DMF 180 linear
- 高精度，因為床身材質為人造大理石和熱對稱動柱

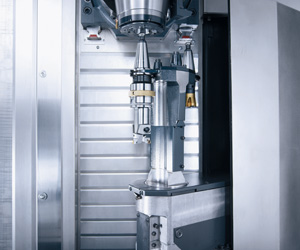

- 靈活性好，可選多種主軸，B軸和帶C軸，可加工長件和重型工件，5軸聯動加工，甚至能進行銑車復合加工

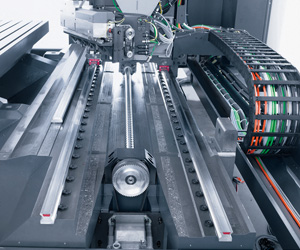

- 高效率，X軸直線電機驅動，最高快移速度80 m/min，加工區的隔墻允許在加工的同時裝夾，隨動刀庫，屑到屑換刀速度快
- Y軸和Z軸行程700 mm
- DMG ERGOline控制面板，19"顯示器和Siemens 840D solutionline或Heidenhain iTNC530數控系統
.jpg)
.jpg)
.jpg)
.jpg)

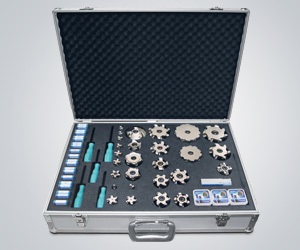

Ingersoll刀具套件
Ingersoll刀具套件提供廣泛應用的銑刀，例如用于端面銑、軸肩銑、端面銑、倒角、槽銑和圓弧銑。
技術參數
DMF 180 linear
|
機床型號 |
|
|
DMF 180 linear |
|
|
加工區 |
|
|
|
|
|
X軸 |
mm |
1,800 |
|
|
|
Y軸 |
mm |
700 |
|
|
|
Z軸 |
mm |
700 |
|
|
|
主驅動（標配） |
|
|
|
|
|
轉速范圍 |
rpm |
8,000 |
|
|
|
功率（25 %） |
kW |
23.5 |
|
|
|
Tool reception |
SK40 |
|
||
|
主驅動（選配） |
|
|
|
|
|
轉速范圍 |
rpm |
14,000 |
|
|
|
功率（40 %） |
kW |
18.9 |
|
|
|
Tool reception |
SK40 / HSK-A63 |
|
||
|
轉速范圍 |
rpm |
18,000 |
|
|
|
功率（40 %） |
kW |
35 |
|
|
|
刀座 |
SK40 / HSK-A63 |
|
||
|
轉速范圍 |
rpm |
- |
|
|
|
功率（40 %） |
kW |
- |
|
|
|
刀座 |
- |
|
||
|
進給驅動 |
|
|
|
|
|
快移速度X（linear） |
m/min |
40 (80) |
|
|
|
快移速度Y / Z（linear） |
m/min |
40 (80) |
|
|
|
進給范圍（直線） |
mm/min |
40,000 (80,000) |
|
|
|
進給力 (X/Y/Z) |
kN |
8 |
|
|
|
直線軸測量系統 |
direct (linear) |
|
||
|
分辨率 |
mm |
0.001 |
|
|
|
定位精度P (VDI3441) X / Y / Z |
µm |
10 |
|
|
|
Tool magazine |
|
|
|
|
|
刀位數 |
30 (60, 120) |
|
||
|
最大刀具重量 |
kg |
6 |
|
|
|
最大刀具直徑 |
mm |
80 |
|
|
|
空相鄰刀位時 |
mm |
130 |
|
|
|
最大刀具長度 |
mm |
300 |
|
|
|
工作臺 |
|
|
|
|
|
固定工作臺尺寸 |
mm |
2,100 × 700 |
|
|
|
工作臺承重 |
kg |
1,500 |
|
|
|
帶NC回轉工作臺 |
|
|
|
|
|
直徑 |
mm |
750 |
|
|
|
工作臺承重 |
kg |
500 |
|
|
|
選配 |
|
|
|
|
|
高動態性能套件 |
• |
|
||
|
B軸（擺動范圍） |
degrees |
±100° |
|
|
|
帶NC回轉工作臺（C軸） |
• |
|
||
|
NC分度頭（A軸） |
• |
|
||
|
NC裝夾工作臺（C軸） |
• |
|
||
|
其它夾刀 |
CAT 40 / BT 40 |
|
||
|
加工區隔墻 |
• |
|
||
|
排屑器 |
• |
|
||
|
內冷系統 40 / 80 bar |
• |
|
||
|
旋轉觀察窗 |
• |
|
||
|
測量系統密封空氣 |
• |
|
||
|
刀具測量類型 |
Blum-Laser / TT140 |
|
||
|
工件測量 |
TS649 / PP60 |
|
||
|
銑車工作臺 |
• |
|
||
|
微量潤滑 |
• |
|
||
|
主軸中心吹氣 |
• |
|
||
|
夾緊液壓 |
• |
|
||
|
控制系統 |
|
|||
|
DMG MORI ERGOline®控制面板帶smarT.NC的Heidenhain iTNC 530 |
|
|||
|
DMG MORI ERGOline®控制面板帶ShopMill Open的Siemens 840D solutionline |
|
|||
